ギヤードモータはどんな機能を持っていますか？

ギヤードモータは、モータと減速機（ギアボックス）が一体化されたユニットです。以下に、ギヤードモータの主な機能や特徴を説明します。

減速機能: ギヤードモータは、モータの回転速度を減速します。減速機は、内部のギアや歯車系を介してモータ出力軸と出力軸を連結し、回転速度を低下させます。これにより、高速のモータ回転から低速の出力回転へ変換することができます。

「写真の由来：Nema 17 ステッピングモーターバイポーラ L=33mmとギヤ比5:1遊星ギアボックス」

トルク増幅: ギヤードモータは、減速機能によりトルクを増幅します。ギアの減速比によって、モータが出力するトルクを増加させることができます。これにより、モータがより大きな負荷や抵抗に対しても十分なトルクを提供することが可能です。

方向制御: ギヤードモータは、モータの回転方向を制御することができます。減速機内のギア配置や歯車系によって、モータの回転方向を変えることができます。これにより、正転・逆転の制御が可能となります。

「写真の由来：デュアルシャフトNema 23 ステッピングモーター 23HS22-2804D-HG50-AR3 L=56mm ギヤ比50:1高精度遊星ギアボックス」

安定した出力: ギヤードモータは、減速機によって回転速度を低下させるため、出力回転がより安定します。モータの振動や不安定な回転が減少し、より滑らかな動作が期待できます。特に低速で正確な制御が必要な場合に適しています。

空間節約: ギヤードモータは、モータと減速機が一体化されているため、スペースの節約が可能です。別々のモータと減速機を組み合わせる必要がなく、コンパクトな設計となります。

ギヤードモータは、産業機械、自動車、ロボット、家庭用電化製品など、さまざまな応用分野で使用されています。その主な利点は、減速機能によるトルク増幅と安定した出力です。ただし、ギヤードモータには減速機の構造や歯車の摩耗による効率低下、騒音、重量増などのデメリットもあります。応用に応じて、適切なギヤードモータの選択が重要です。

ブラシレスDCモータの応用分野

ブラシレスDCモータは、直流電源を使用して回転するモータであり、ブラシとコミュテータの代わりに電子制御装置を利用して動作します。ブラシレスDCモータは高効率であり、メンテナンスが少なく、信頼性が高いため、さまざまな応用分野で利用されています。以下にいくつかの応用分野を示します：

自動車産業: ブラシレスDCモータは、電気自動車（EV）やハイブリッド車（HEV）などの電動車両において主要な動力源として使用されます。モータは高い効率と高いトルク密度を持ち、加速性能や駆動範囲を向上させるために重要な役割を果たします。

「写真の由来：Ф61.2x34mm アウターロータ型ブラシレスDCモータ 24V 3740RPM 0.284Nm 100W 5.3A」

工業用途: ブラシレスDCモータは、工業用ポンプ、ファン、コンプレッサー、コンベヤーなど、さまざまな産業機械で使用されています。高い効率と制御性能により、省エネルギー化や制御精度の向上が実現されます。

家電製品: ブラシレスDCモータは、家庭用電子機器に広く使用されています。例えば、冷蔵庫のコンプレッサーや洗濯機のモータとして利用されます。静かな動作、エネルギー効率の高さ、信頼性の高さが求められる家電製品において重要な要素です。

医療機器: ブラシレスDCモータは、医療機器においても広く使用されています。例えば、手術用のハンドピースや人工心肺装置など、高い制御性能と信頼性が必要な医療機器において重要な役割を果たします。

「写真の由来：36V 4300RPM 0.22Nm 99W 4.2A Ф57x69mm ブラシレスDCモータ（BLDC）」

航空宇宙産業: ブラシレスDCモータは、航空機や宇宙船などの航空宇宙産業においても利用されています。軽量かつ高効率なモータは、機体の動力や制御システムにおいて重要な要素です。

これらは一部の応用分野の例であり、ブラシレスDCモータは広範な産業分野で使用されています。その高い効率、信頼性、制御性能は、エネルギー効率の向上や高度な制御が求められる多くの応用において重要な要素となっています。

ユニポーラステッピングモータによくある問題とは?

ユニポーラステッピングモータは、ステッピングモータの一種であり、ユニポーラ巻線を使用して制御されます。以下に、ユニポーラステッピングモータによくある問題をいくつか挙げます。

トルクの低下: ユニポーラステッピングモータは、ユニポーラ巻線のため、トルクの一部が無駄になる傾向があります。ユニポーラ巻線では、電流が一方向にのみ流れるため、磁石との相互作用が効率的ではありません。その結果、同等のサイズのバイポーラステッピングモータと比較して、ユニポーラステッピングモータのトルクは低くなることがあります。

「写真の由来：Nema 17 ユニポーラステッピングモータ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x42x34mm 6 ワイヤー」

電力消費の増加: ユニポーラステッピングモータでは、ユニポーラ巻線のため、駆動に必要な電力消費が増加する傾向があります。ユニポーラ巻線では、電流が一方向にのみ流れるため、効率的なエネルギー変換が行われず、エネルギーの一部が熱として散逸します。

駆動回路の複雑さ: ユニポーラステッピングモータの駆動には、特殊な駆動回路が必要です。各巻線には独立した電源が必要であり、コントローラやドライバ回路で正確な制御が必要です。これにより、駆動回路の複雑さが増し、設計や配線の面での手間がかかることがあります。

「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

振動やノイズ: ユニポーラステッピングモータの駆動方式によっては、ステップの切り替え時に振動やノイズが発生することがあります。特に高速回転や高負荷条件下では、振動やノイズが顕著になることがあります。

これらの問題は、ユニポーラステッピングモータの特性に起因するものです。一方で、ユニポーラステッピングモータは低コストで入手しやすく、制御回路の設計が比較的簡単であるため、一部のアプリケーションには依然として適しています。ただし、高トルクや高効率が必要な場合には、バイポーラステッピングモータの選択がより適切かもしれません。

サーボモーターによくあるトラブルとメンテナンス方法

サーボモーターにはいくつかの一般的なトラブルがあります。以下に挙げるトラブルとそれに対する一般的なメンテナンス方法をご説明します：

動作しない、または不安定な動作：サーボモーターが正常に動作しない、または不安定な動作をする場合は、次の点を確認してください。

電源供給: 適切な電源が供給されていることを確認してください。電圧や電流が要件を満たしているかを確認し、必要に応じて電源を修正します。

接続と配線: サーボモーターと制御回路（例：マイクロコントローラ）の接続と配線が正しく行われていることを確認してください。断線や接触不良がないかを確認し、必要に応じて修正します。

「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-130S 130W 3000rpm 0.45Nm 20-50VDC」

制御信号: サーボモーターに正しい制御信号が送られていることを確認してください。信号のパルス幅や周波数が要件を満たしているかを確認し、必要に応じて修正します。

騒音や振動が発生する：サーボモーターから騒音や振動が発生する場合は、次の点を確認してください。

メカニカルな問題: サーボモーターの機械的な部品や構造に問題がないかを確認してください。モーターシャフトやギアの磨耗、緩んだネジなどが原因で騒音や振動が発生することがあります。必要に応じて部品の交換や締め直しを行います。

調整: サーボモーターのパラメータを調整することで、騒音や振動を軽減することができます。具体的には、PID制御パラメータやゲインを適切に調整します。

「写真の由来：NEMA23一体型イージーサーボモータブラシレスDCサーボモーター 180w 3000rpm 0.6Nm(84.98oz.in) 20-50VDC」

温度上昇や過熱：サーボモーターが過熱する場合は、以下の点を確認してください。

電源供給: 適切な電源が供給されていることを確認し、電圧や電流が要件を満たしているかを確認します。低電圧や高電流がモーターの過熱を引き起こすことがあります。

負荷: サーボモーターが想定される範囲の負荷で運転されているかを確認してください。過大な負荷がサーボモーターを過熱させる原因となります。必要に応じて負荷を軽減するか、より大きなサーボモーターに交換します。

冷却: 適切な冷却手段を提供することで、サーボモーターの過熱を軽減することができます。冷却ファンやヒートシンクを使用するなど、適切な冷却方法を選択します。

注意：サーボモーターの具体的なメンテナンス方法は、製造元の提供するマニュアルやドキュメンテーションを参照することが重要です。また、サーボモーターは高精度な機械部品であり、専門知識や技術が必要な場合があります。修理やメンテナンスを行う際には、適切な知識や経験を持った専門家に相談することをおすすめします。

PM型ステッピングモータの作用

PM型ステッピングモータ（Permanent Magnet Stepper Motor）は、パーマネントマグネットとコイルを使用して動作するモータです。ステッピングモータは、電気的なパルス信号に応じて角度を一定のステップ単位で回転する特徴があります。

PM型ステッピングモータの作用は以下のような流れで行われます：

電流の供給: モータには、複数のコイルが配置されています。各コイルには電流を供給するための回路が接続されています。

「写真の由来：Φ42x38mm PM型ステッピングモーター ギヤ比50:1 平行軸ギアボックス付」

磁場の生成: モータ内のパーマネントマグネットとコイルの電流により、磁場が生成されます。パーマネントマグネットは固定されており、コイルの磁場と相互作用します。

磁場の相互作用: コイルの磁場とパーマネントマグネットの磁場が相互作用することで、回転力が発生します。コイルの電流が逆方向に流れると、磁場の極性も反転し、回転力も逆方向になります。

ステップ単位の回転: モータに与えられるパルス信号に応じて、コイルの電流が制御されます。パルス信号が供給されるたびに、コイルの磁場が切り替わり、モータが一定の角度（ステップ）だけ回転します。

「写真の由来：Φ35x22mm PM型リニアステッピングモータ エクスターナル 0.2A ねじリード0.5mm/0.0197" 長さ21.5mm」

正確な位置制御: ステッピングモータは、ステップ単位で回転する特性を持っているため、非常に正確な位置制御が可能です。パルス信号の数や順序を制御することで、モータの回転角度や方向を精密に制御することができます。

PM型ステッピングモータは、精密な位置制御や安定した回転性能が求められる機器や装置に広く使用されています。例えば、プリンター、ロボット、医療機器、自動制御システムなどで利用されています。

バイポーラステッピングモータの原理

バイポーラステッピングモータは、デジタル信号を使用して精密な角度の回転を実現するモーターです。以下に、バイポーラステッピングモータの原理を説明します。

バイポーラステッピングモータは、通常、2つのコイル（または4つのコイル）を持つステータ（固定部）と、永久磁石で構成されたロータ（回転部）から構成されています。ステータのコイルは、電流を流すことで磁場を生成します。

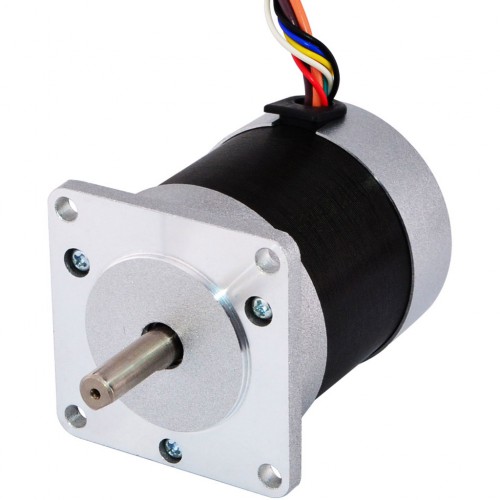

「写真の由来：Nema 23 バイポーラステッピングモータ 1.8°0.9 Nm (127.5oz.in) 2A 3.6V 57x57x52mm 4 ワイヤー」

バイポーラステッピングモータは、ステップと呼ばれる固定角度の回転を実現します。ステップは、ステータのコイルに順番に電流を流すことで生成されます。バイポーラステッピングモータは、次の2つの主な動作方式で動作します：

フルステップ（Full Step）:
フルステップモードでは、ステップ角は通常1.8度または0.9度です。ステップ角度の半分ずつ、順方向と逆方向に電流を流し、それぞれのコイル組み合わせで磁場を生成します。この方式では、モーターが滑らかに回転しますが、トルクはやや低下します。

ハーフステップ（Half Step）:
ハーフステップモードでは、フルステップ角の半分のステップ角度（通常は0.9度または0.45度）を使用します。隣接するコイルの組み合わせに電流を流すことで、より細かいステップ角を実現します。この方式では、より高い分解能が得られますが、トルクはやや低下する可能性があります。

「写真の由来：デュアルシャフト Nema 23 バイポーラ 1.8°2.5Nm (354oz.in) 3A 57x57x114mm 8 ワイヤー」

バイポーラステッピングモータの動作原理は、電流を正確に制御してステップ角に応じた磁場を生成することにあります。制御回路は、デジタル信号を使用してステップパターンを生成し、それに基づいて各コイルに電流を供給します。これにより、モーターはステップごとに正確な角度で回転します。

バイポーラステッピングモータは、精密な位置決めや制御が必要な応用に広く使用されています。例えば、3Dプリンタ、ロボットアーム、自動化装置などで利用されます。

ユニポーラステッピングモータの長所と短所について

ユニポーラステッピングモータは、ステッピングモータの一種であり、電気的なパルス信号を使用して正確なステップ運動を実現します。以下に、ユニポーラステッピングモータの長所と短所を示します。

長所:

簡単な制御: ユニポーラステッピングモータは、単純な制御回路で駆動することができます。各コイルに対して電流をオン・オフするだけで、正確なステップ運動を実現できます。このため、制御回路の設計やプログラミングが比較的容易です。

高精度な位置制御: ユニポーラステッピングモータは、ステップ角（ステップあたりの回転角度）が定義されており、正確な角度制御が可能です。この特性を活かして、高精度な位置制御や運動制御を実現できます。例えば、3DプリンターやCNCマシンなどの精密な動作が求められるアプリケーションに適しています。

「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°32Ncm (45.3oz.in) 0.4A 12V 42x42x48mm 6 ワイヤー」

静止トルクの維持: ユニポーラステッピングモータは、停止状態でも静止トルクを維持することができます。これは、モータが力をかけなくても安定して位置を保持できることを意味します。この特性を利用して、ホールド機能やブレーキ機能が不要な場合に有利です。

短所:

低効率: ユニポーラステッピングモータは、コイルごとに電流をオン・オフする方式を採用しています。そのため、モータの効率が比較的低くなる傾向があります。電流が流れていない状態でのエネルギー消費があるため、高負荷や高速運転時には発熱が増加し、冷却が必要になる場合があります。

「写真の由来：デュアルシャフト Nema 34 ユニポーラステッピングモーター 2.2Nm (312oz.in) 2A 86x86x66mm 6 ワイヤー」

トルクの低下: ユニポーラステッピングモータは、コイルを切り替えながら回転するため、モータの瞬間的なトルクは低下します。特に高速運転時には、トルクが減少することがあります。このため、高負荷や高速運転が必要なアプリケーションでは、モータの選定と設計に注意が必要です。

駆動電流の制御が必要: ユニポーラステッピングモータを正確に制御するには、適切な駆動電流を供給する必要があります。過大な電流を流すとモータや制御回路がダメージを受ける可能性があり、過小な電流では十分なトルクやパフォーマンスが得られない場合があります。そのため、適切な駆動回路や電流制御回路の設計が重要です。

以上がユニポーラステッピングモータの一般的な長所と短所です。アプリケーションによっては、ユニポーラステッピングモータの特性が要件に合っている場合もありますが、他の種類のモータと比較して利点と欠点を考慮する必要があります。
