スイッチング電源はどのように機能していますか?

スイッチング電源は、入力電力を変換して出力電力を供給するための電源装置です。以下に、スイッチング電源の基本的な動作原理を説明します:

入力フィルタリング: スイッチング電源には、まず入力フィルタがあります。このフィルタは、入力電源からのノイズや電磁干渉を減らすために使用されます。一般的にはコイルやキャパシタなどの素子を組み合わせて構成されます。

整流: 入力フィルタを通過した電源は、整流回路によって交流(AC)から直流(DC)に変換されます。整流回路には、ダイオードや整流ブリッジなどが使用されます。

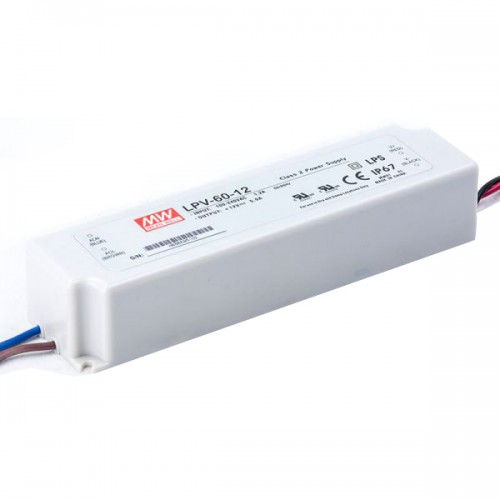

「写真の由来:LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源

スイッチング: 直流に変換された電力は、スイッチング素子(一般的にはトランジスタMOSFET)によって制御されるスイッチング回路に入力されます。スイッチング素子は、高速でオンとオフを切り替えることができます。

変圧・変換: スイッチング素子を制御するパルス信号に基づいて、入力電力は高周波でオンとオフが切り替わるパルス列に変換されます。このパルス列を変圧・変換するために、トランスやインダクタ、キャパシタなどの素子が使用されます。変換によって、電力の電圧や電流が必要なレベルに調整されます。

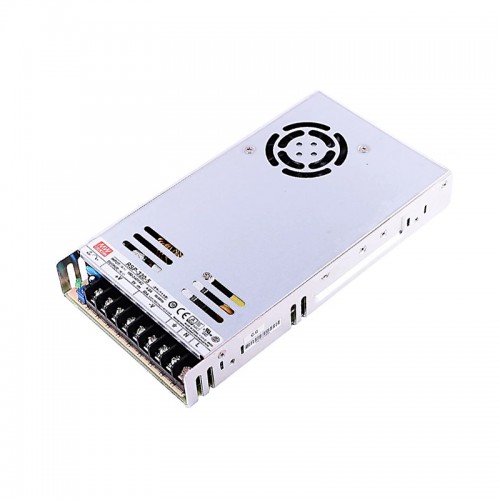

「写真の由来:RSP-320-5 MEAN WELL 300W 5VDC 60A 115/230VAC スイッチング電源/ CNC 電源 PFC機能付き

出力フィルタリング: 変換された電力は、出力フィルタリング回路を通じて平滑化されます。このフィルタリング回路は、残留するリップルやノイズを除去し、安定した出力電力を提供します。

制御回路: スイッチング電源には、制御回路が組み込まれています。制御回路は、出力電力や入力電力の状態を監視し、必要に応じてスイッチング素子の制御信号を調整して安定した出力を維持します。制御回路は一般的にフィードバック制御を使用しており、出力を参照して制御信号を調整します。

スイッチング電源は、高効率であり、小型化が容易であるため、広範な電子機器や電源装置で使用されています。スイッチング動作により、エネルギーの損失を最小限に抑えつつ、必要な電力を効率的に供給することができます。
