まず、遠心(ラジアル)ファンモーターの定義や遠心ファンの種類、遠心式送風機の種類、遠心ファンとブロワファンの違いについて解説します。
遠心ファンモーターの定義
JISの「送風機・圧縮機用語」によると、遠心送風機は「気体が羽根車を径方向に通り抜ける送風機」と定義されています。
遠心送風機すなわち遠心ファンは、羽根車の正面から吸気して径方向(回転軸に対して90°方向)に排気する装置です。
遠心ファンは背面へそのまま排気できない場合や、部品が密集した装置内部の空気を排出する場合に適しています。
ラジアルファンモーターとは
ラジアルファンとは、径向きの羽根を持つ遠心送風機のことです。ラジアル(radial:放射状の)と名が付くとおり、放射状に取り付けられた平板羽根から成っています。
ラジアルファンは遠心ファンの一種であることから、両者を同じ意味で用いることがあります。パドルファンやプレートファンも、ラジアルファンと同様に放射状の羽根を持つ送風機です。
遠心式送風機の種類
遠心ファンモーターは遠心式送風機に分類されます。遠心式には放射羽根型のラジアルファン以外にも、前曲羽根型の多翼ファン(シロッコファン)や後曲羽根型のターボファンなどがあり、これらをまとめて遠心ファンと呼ぶケースもあります。また、ブロワファンモーターを遠心ファンに含めるメーカーもあるようです。本記事はラジアルファンを話題の中心に置きつつ、多翼ファンとターボファンも遠心ファンに含めて解説します。
遠心ファンモーターとブロワファンモーターとの違い
ブロワファンモーターも遠心式で、遠心ファンと似た原理の送風機です。遠心ファンは取り込んだ空気を径方向にそのまま送り出しますが、ブロワファンは羽根車をケースで包む構造で、1箇所の吐き出し口からまとめて排気することができます。ブロワファンはピンポイントに風を吹き付けられるため、局所冷却にも用いられます。
ブロワは本来、ファンよりも強い圧力で送風する機械(圧縮機)を指す用語です。日本機械学会の機械工学辞典では、「圧力上昇が10kPa未満のものを遠心ファン、10~100kPaのものを遠心ブロワという」とされています。しかし、実際の現場では遠心ファンとブロワファンが定義どおりに区別されていないケースもあります。
------------------------------------------------

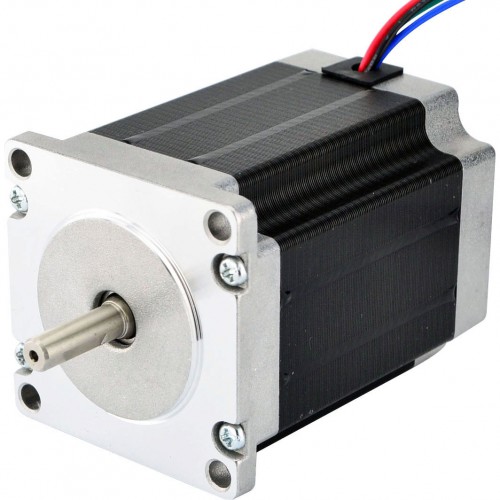

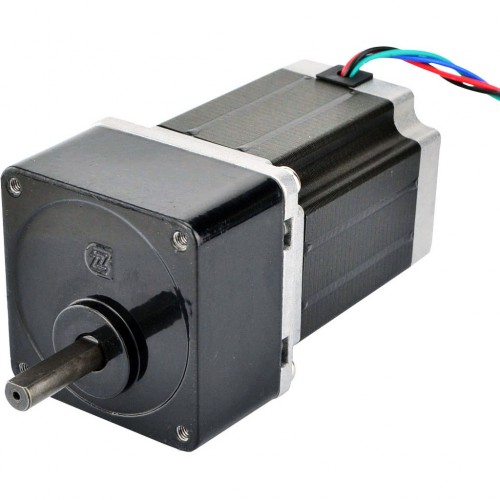

skysmotor.comはハイブリッドステッピングモーターと平行軸ギヤードモータなどを販売している専門的なオンラインサプライヤーです。お客様に競争力のある価格、または効率的なサービスを提供しております。
