ステッピングモータエンコーダの一般的な障害

ステッピングモータとエンコーダを組み合わせたシステムでは、いくつかの一般的な障害が発生する可能性があります。以下にいくつかの主な障害を挙げます。

パルス欠落: ステッピングモータエンコーダシステムでは、モータにパルス信号を与えて位置を制御します。しかし、パルスが欠落する場合、モータが正確な位置に到達しない可能性があります。これは、モータドライバや制御回路の問題、配線の不良、信号のノイズなどが原因となります。

エンコーダの故障: エンコーダは、モータの回転位置を検出するためのセンサーです。エンコーダ自体が故障すると、正確な位置検出ができなくなります。故障の原因には、センサーの破損、信号の欠落、接続の問題などがあります。

「写真の由来:2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208

エンコーダの解像度不足: エンコーダの解像度がモータの要求される位置精度に対して不足している場合、正確な位置制御ができなくなります。解像度不足は、エンコーダの設定や選択、制御アルゴリズムの設定などによって引き起こされる可能性があります。

電磁干渉: ステッピングモータは、高電流パルスを使用して駆動されます。これにより、近くの回路やケーブルに電磁ノイズが発生し、エンコーダの信号に干渉する可能性があります。電磁干渉は、適切なシールディングや配線の配置、フィルタリングなどの対策で軽減できます。

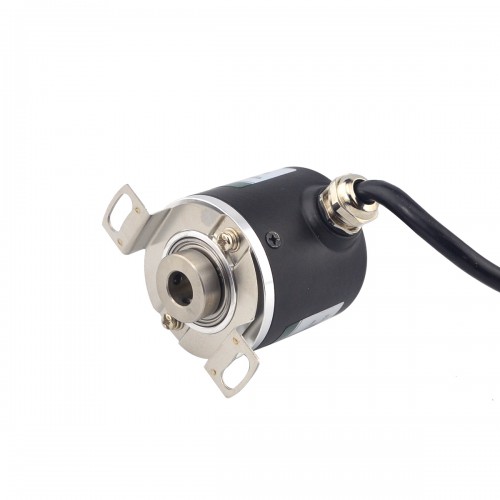

「写真の由来:360 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm 中空シャフト IHC3808

機械的な問題: ステッピングモータエンコーダシステムでは、機械的な問題も障害の原因となり得ます。例えば、モータの軸やギアの摩耗、不適切な負荷、磁石の磁力低下などが挙げられます。これらの問題は、正確な位置検出や制御を妨げる可能性があります。

上記の障害は一般的なものであり、ステッピングモータエンコーダシステムの正常な動作に影響を与える可能性があります。これらの問題の解決策は、システムの設計、適切なメンテナンス、信号の確認、トラブルシューティングなどによって行われます。
